CABLE DE FIBRA ÓPTICA EXTERIOR ADSS AUTOSOPORTADA - 6kN SPAN HASTA 370MTS totalmente dieléctrica diseñada para instalaciones de planta externa en postes o en ductos con la chaqueta tipo PE. Este cable es tipo tubo holgado multitubo y tiene hasta 216 hilos.

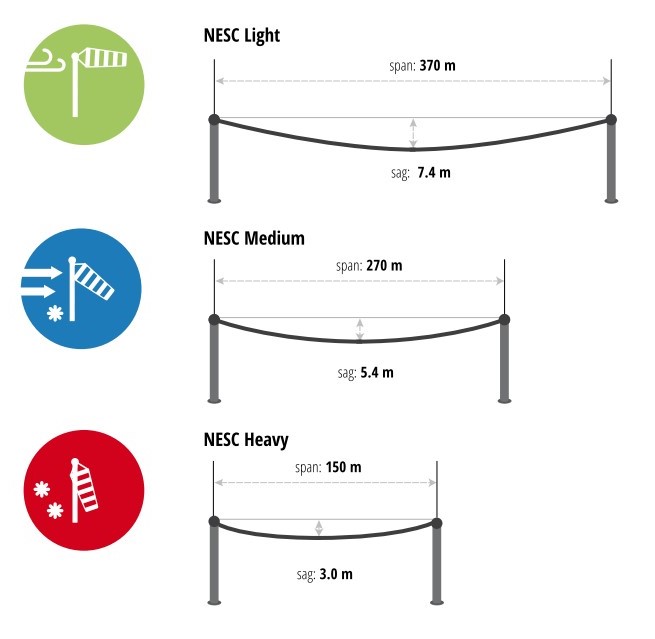

CONDICIONES NESC DE CABLE DE FIBRA ÓPTICA ADSS AERO AS06:
CONFIGURACIÓN DE CABLE DE FIBRA ÓPTICA ADSS AERO AS06:
Variante | Hilos [pza] | Diámetro nominal(+/-5%) [mm] | Peso nominal PE (+/- 5%) [kg/km] | Carga máxima de tracción (instalación) [N] | Carga máxima de tracción (operación) [N] | Resistencia al aplastamiento [N/100mm] |
---|---|---|---|---|---|---|
1-6T x 4F | 4-24 | 11,6 | 100 | 6100 | 4200 | 3000 |
1-6T x 6F | 6 - 36 | 11,6 | 101 | 6100 | 4200 | 3000 |
1-6T x 8F | 8-48 | 11,6 | 103 | 6200 | 4100 | 3000 |
1-6T x 12F | 12-72 | 11,6 | 104 | 6300 | 4100 | 3000 |
8T x 6F | 48 | 13,2 | 131 | 6100 | 4000 | 3000 |
8T x 8F | 64 | 13,2 | 132 | 6100 | 4000 | 3000 |
8T x 12F | 96 | 13,2 | 132 | 6100 | 4000 | 3000 |
12T x 12F | 144 | 16,2 | 198 | 6100 | 4000 | 3000 |
18T x 12F | 216 | 16,8 | 203 | 6300 | 4100 | 3000 |
PRINCIPALES CARACTERÍSTICAS MECÁNICAS DE CABLE DE FIBRA ÓPTICA ADSS AERO AS06:
Prueba | Norma | Valor específico | Requisito |
---|---|---|---|
Resistencia al aplastamiento | IEC 60794-1-2-E3 | 3000 N [N/10cm] | α <= 0.05 dB, reversible |
Radio mínimo de curvatura | IEC 60794-1-2-E6 | Estático R=15xD, Dinámico R=20xD | α <= 0.05 dB, reversible |
Penetración de agua | IEC 60794-1-2-F5 | Muestra 3m, 24h | Sin fuga |
Temperatura de instalación | [-15... +55 [°C]] | ||
Temperatura de operación | IEC 60794-1-2-F1 | [-40...+70 [°C]] | α <= 0.05 dB/km |
Temperatura de transporte y almacenamiento | [-40...+70 [°C]] |
HILOS DE FIBRA MULTIMODO Y SUS CARACTERÍSTICAS:
Ancho de banda [MHz/km] | Longitud máxima de enlace [m] | Atenuación [db/km] | |||||
---|---|---|---|---|---|---|---|
TIPO DE FIBRA | 850 nm | 1300 nm | 1GBase-SR | 10GBase-SR | 40GBASE-SR4/ 100GBASE-SR10 | 850 nm | 1300 nm |
62.5/125 OM1 | ≥ 160 | ≥ 500 | 275 | - | - | 2.6 | 0.5 |
50/125 OM2 Bend Insensitive | ≥ 500 | ≥ 500 | 600 | 83 | - | 2.3 | 0.5 |
50/125 OM3 Bend Insensitive | ≥ 1500 | ≥ 500 | 1000 | 300 | 140* | 2.4 | 0.5 |
50/125 OM4 Bend Insensitive | ≥ 3500 | ≥ 500 | 1100 | 550 | 170* | 2.4 | 0.6 |
HILOS DE FIBRA MONOMODO Y SUS ATENUACIONES:
MÁXIMA ATENUACIÓN DE LA FIBRA DESNUDA [db/km] | |||||||
---|---|---|---|---|---|---|---|
TIPO DE FIBRA | 1310 nm | 1383 nm | 1410 nm | 1450 nm | 1490 nm | 1550 nm | 1625 nm |
G.652D | ≤0.34 | ≤0.31 | - | - | ≤0.24 | ≤0.20 | ≤0.23 |
G.652D LL | ≤0.32 | ≤0.31 | - | - | ≤0.21 | ≤0.18 | ≤0.20 |
G.655 – A,B,C,D | - | ≤0.40 | ≤0.32 | ≤0.26 | - | ≤0.19 | ≤0.21 |
G.656 – A,B,C, D | - | ≤0.40 | ≤0.32 | ≤0.26 | - | ≤0.19 | ≤0.21 |
G.657A1 | ≤0.35 | ≤0.35 | - | - | ≤0.24 | ≤0.20 | ≤0.23 |
G.657A2 | ≤0.35 | ≤0.35 | - | - | ≤0.24 | ≤0.20 | ≤0.23 |
G.657B3 | ≤0.35 | ≤0.35 | - | - | ≤0.24 | ≤0.20 | ≤0.23 |
G.657B3 Plus | ≤0.35 | ≤0.35 | - | - | ≤0.24 | ≤0.21 | ≤0.23 |
CÓDIGO DE COLORES DE FIBRA ÓPTICA (EIA598A):
Hilo / Tubo | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Color | ||||||||||||
azul | naranja | verde | marrón | gris | blanco | rojo | negro | amarillo | violeta | rosa | aqua |
