Cable de Fibra Óptica ADSS Aero AS12

CABLE DE FIBRA ÓPTICA EXTERIOR ADSS AUTOSOPORTADA - 12kN SPAN HASTA 700MTS totalmente dieléctrica diseñada para instalaciones de planta externa en postes o en ductos con la chaqueta tipo PE. Este cable es tipo tubo holgado multitubo y tiene hasta 144 hilos.

Clave

Descripción

Ficha Técnica en PDF

APLICACIÓN

Para instalación en ductos o en postes
Para instalaciones exteriores

CONSTRUCCIÓN

Cubierta externa PE resistente a rayos UV
Fibras de vidrio y cinta como protección contra humedad
Hilos de fibra en cubierta 250μm
Totalmente dieléctrica
Tubos holgados (PBT Ø 2.5mm) rellenos de gel
Fibras de aramida como elemento de tensión
Elemento central FRP

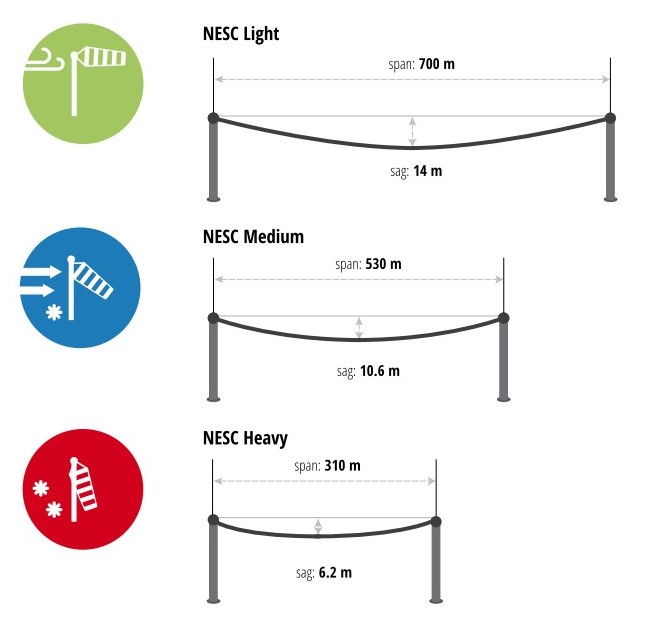

CONDICIONES NESC DE CABLE DE FIBRA ÓPTICA ADSS AERO AS12:

CONFIGURACIÓN DE CABLE DE FIBRA ÓPTICA ADSS AERO AS12:

Variante	Hilos [pza]	Diámetro nominal(+/-5%) [mm]	Peso nominal PE (+/- 5%) [kg/km]	Carga máxima de tracción (instalación) [N]	Carga máxima de tracción (operación) [N]	Resistencia al aplastamiento [N/100mm]
1-6T x 4F	4-24	11,7	105	12700	9000	3000
1-6T x 6F	6 - 36	11,7	106	12700	9000	3000
1-6T x 8F	8-48	11,7	106	12600	8500	3000
1-6T x 12F	12-72	11,8	110	12500	8000	3000
8T x 6F	48	13,3	142	12200	7800	3000
8T x 12F	96	13,3	143	12200	7800	3000
12T x 12F	144	16,3	208	12100	8000	3000

PRINCIPALES CARACTERÍSTICAS MECÁNICAS DE FIBRA ÓPTICA ADSS AERO AS12:

Prueba	Norma	Valor específico	Requisito
Resistencia al aplastamiento	IEC 60794-1-2-E3	3000 N [N/10cm]	α <= 0.05 dB, reversible
Radio mínimo de curvatura	IEC 60794-1-2-E6	Estático R=15xD, Dinámico R=20xD	α <= 0.05 dB, reversible
Penetración de agua	IEC 60794-1-2-F5	Muestra 3m, 24h	Sin fuga
Temperatura de instalación		[-15... +55 [°C]]
Temperatura de operación	IEC 60794-1-2-F1	[-40...+70 [°C]]	α <= 0.05 dB/km
Temperatura de transporte y almacenamiento		[-40...+70 [°C]]

HILOS DE FIBRA MULTIMODO Y SUS CARACTERÍSTICAS:

	Ancho de banda [MHz/km]		Longitud máxima de enlace [m]			Atenuación [db/km]
TIPO DE FIBRA	850 nm	1300 nm	1GBase-SR	10GBase-SR	40GBASE-SR4/ 100GBASE-SR10	850 nm	1300 nm
62.5/125 OM1	≥ 160	≥ 500	275	-	-	2.6	0.5
50/125 OM2 Bend Insensitive	≥ 500	≥ 500	600	83	-	2.3	0.5
50/125 OM3 Bend Insensitive	≥ 1500	≥ 500	1000	300	140*	2.4	0.5
50/125 OM4 Bend Insensitive	≥ 3500	≥ 500	1100	550	170*	2.4	0.6

HILOS DE FIBRA MONOMODO Y SUS ATENUACIONES:

	MÁXIMA ATENUACIÓN DE LA FIBRA DESNUDA [db/km]
TIPO DE FIBRA	1310 nm	1383 nm	1410 nm	1450 nm	1490 nm	1550 nm	1625 nm
G.652D	≤0.34	≤0.31	-	-	≤0.24	≤0.20	≤0.23
G.652D LL	≤0.32	≤0.31	-	-	≤0.21	≤0.18	≤0.20
G.655 – A,B,C,D	-	≤0.40	≤0.32	≤0.26	-	≤0.19	≤0.21
G.656 – A,B,C, D	-	≤0.40	≤0.32	≤0.26	-	≤0.19	≤0.21
G.657A1	≤0.35	≤0.35	-	-	≤0.24	≤0.20	≤0.23
G.657A2	≤0.35	≤0.35	-	-	≤0.24	≤0.20	≤0.23
G.657B3	≤0.35	≤0.35	-	-	≤0.24	≤0.20	≤0.23
G.657B3 Plus	≤0.35	≤0.35	-	-	≤0.24	≤0.21	≤0.23

CÓDIGO DE COLORES DE FIBRA ÓPTICA (EIA598A):

Hilo / Tubo	1	2	3	4	5	6	7	8	9	10	11	12
Color
	azul	naranja	verde	marrón	gris	blanco	rojo	negro	amarillo	violeta	rosa	aqua
