Cable de Fibra Óptica ADSS Plano Aero-DDF

CABLE DE FIBRA ÓPTICA EXTERIOR ADSS AUTOSOPORTADA PLANA - SPAN HASTA 135MTS totalmente dieléctrica diseñada para instalaciones de planta externa en postes o en ductos con la chaqueta tipo PE. Este cable es tipo tubo holgado unitubo y tiene hasta 48 hilos.

Clave

Descripción

Ficha Técnica en PDF

APLICACIÓN

Para instalación en ductos o en postes
Para instalaciones exteriores

CONSTRUCCIÓN

Cubierta externa HDPE resistente a rayos UV
Fibras de vidrio como protección contra humedad
Hilos de fibra en cubierta 250μm
Totalmente dieléctrica
Tubo central (PBT) relleno de gel

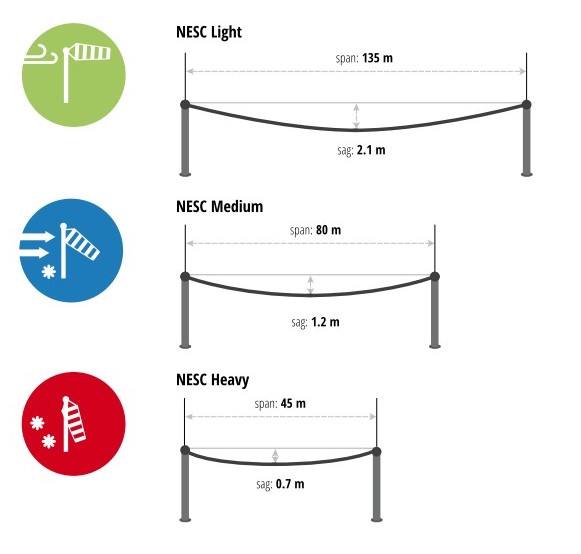

CONDICIONES NESC DE CABLE DE FIBRA ÓPTICA ADSS AERO-DDF:

CONFIGURACIÓN DE CABLE DE FIBRA ÓPTICA ADSS AERO-DDF:

Variante	Hilos [pza]	Diámetro nominal(+/-5%) [mm]	Peso nominal PE (+/- 5%) [kg/km]	Carga máxima de tracción (instalación) [N]	Carga máxima de tracción (operación) [N]	Resistencia al aplastamiento [N/100mm]
1T x 4-48F	4-48	9.3 x 4.8	50	1800	500	5000

PRINCIPALES CARACTERÍSTICAS MÉCANICAS DE CABLE DE FIBRA ÓPTICA ADSS AERO-DDF:

Prueba	Norma	Valor específico	Requisito
Resistencia al aplastamiento	IEC 60794-1-2-E3	5000 N [N/10cm]	α <= 0.05 dB, sin daño
Radio mínimo de curvatura	IEC 60794-1-2-E6	R=20xD, 10 ciclos	α <= 0.05 dB, sin daño
Penetración de agua	IEC 60794-1-2-F5	Muestra 3m, 24h	Sin fuga
Temperatura de instalación		[-15... +55 [°C]]
Temperatura de operación	IEC 60794-1-2-F1	[-40...+70 [°C]]	α <= 0.05 dB/km
Temperatura de transporte y almacenamiento		[-40...+70 [°C]]

HILOS DE FIBRA MULTIMODO Y SUS CARACTERÍSTICAS:

	Ancho de banda [MHz/km]		Longitud máxima de enlace [m]			Atenuación [db/km]
TIPO DE FIBRA	850 nm	1300 nm	1GBase-SR	10GBase-SR	40GBASE-SR4/ 100GBASE-SR10	850 nm	1300 nm
62.5/125 OM1	≥ 160	≥ 500	275	-	-	2.6	0.5
50/125 OM2 Bend Insensitive	≥ 500	≥ 500	600	83	-	2.3	0.5
50/125 OM3 Bend Insensitive	≥ 1500	≥ 500	1000	300	140*	2.4	0.5
50/125 OM4 Bend Insensitive	≥ 3500	≥ 500	1100	550	170*	2.4	0.6

HILOS DE FIBRA MONOMODO Y SUS ATENUACIONES:

	MÁXIMA ATENUACIÓN DE LA FIBRA DESNUDA [db/km]
TIPO DE FIBRA	1310 nm	1383 nm	1410 nm	1450 nm	1490 nm	1550 nm	1625 nm
G.652D	≤0.34	≤0.31	-	-	≤0.24	≤0.20	≤0.23
G.652D LL	≤0.32	≤0.31	-	-	≤0.21	≤0.18	≤0.20
G.655 – A,B,C,D	-	≤0.40	≤0.32	≤0.26	-	≤0.19	≤0.21
G.656 – A,B,C, D	-	≤0.40	≤0.32	≤0.26	-	≤0.19	≤0.21
G.657A1	≤0.35	≤0.35	-	-	≤0.24	≤0.20	≤0.23
G.657A2	≤0.35	≤0.35	-	-	≤0.24	≤0.20	≤0.23
G.657B3	≤0.35	≤0.35	-	-	≤0.24	≤0.20	≤0.23
G.657B3 Plus	≤0.35	≤0.35	-	-	≤0.24	≤0.21	≤0.23

CÓDIGO DE COLORES DE FIBRA ÓPTICA (EIA598A):

Hilo / Tubo	1	2	3	4	5	6	7	8	9	10	11	12
Color
	azul	naranja	verde	marrón	gris	blanco	rojo	negro	amarillo	violeta	rosa	aqua
