Cable de Fibra Óptica ADSS Aero AS03

Cable de Fibra Óptica ADSS Aero AS03

CABLE DE FIBRA ÓPTICA EXTERIOR ADSS AUTOSOPORTADA - 3kN SPAN HASTA 190MTS  totalmente dieléctrica diseñada para instalaciones de planta externa en postes o en ductos con la chaqueta tipo PE. Este cable es tipo tubo holgado multitubo y tiene hasta 144 hilos.

Clave
Tipo de hilo:

Cantidad de hilos:

Cantidad:

Ficha Técnica en PDF







caracteristicas aeroas03



    APLICACIÓN

Para instalación en ductos o en postes
Para instalaciones exteriores


    CONSTRUCCIÓN

Cubierta externa PE resistente a rayos UV
Fibras de vidrio y cinta como protección contra humedad
Hilos de fibra en cubierta 250μm
Totalmente dieléctrica
Tubos holgados (PBT Ø 2.5mm) rellenos de gel
Fibras de aramida como elemento de tensión
Elemento central FRP

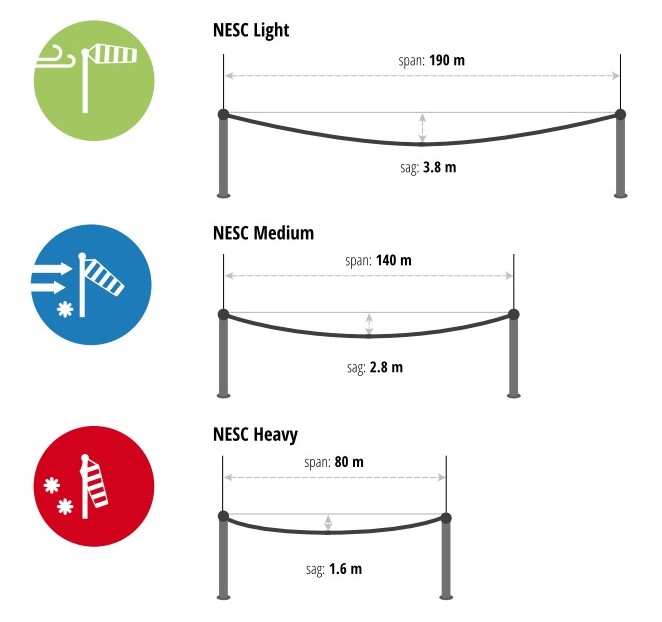

CONDICIONES NESC DE CABLE DE FIBRA ÓPTICA ADSS AERO AS03:



nescas03















































CONFIGURACIÓN DE CABLE DE FIBRA ÓPTICA ADSS AERO AS03:

Variante             Hilos [pza]Diámetro nominal(+/-5%) [mm]Peso nominal PE (+/- 5%) [kg/km]Carga máxima de tracción (instalación) [N]Carga máxima de tracción (operación) [N]Resistencia al aplastamiento [N/100mm]
1-6T x 4F 4 - 24 11,4 96 3300 2200 3000
1-6T x 6F 6 - 36 11,4 97 3300 2200 3000
1-6T x 12F 12-72 11,4 98 3200 2100 3000
8T x 12F 96 13,0 127 3200 2100 3000
12T x 12F 144 16,1 193 3300 2200 3000







 PRINCIPALES CARACTERÍSTICAS MECÁNICAS DE CABLE DE FIBRA ÓPTICA ADSS AERO AS03:

 PruebaNormaValor específicoRequisito
Resistencia al aplastamiento IEC 60794-1-2-E3 3000 N [N/10cm] α <= 0.05 dB, reversible
Radio mínimo de curvatura IEC 60794-1-2-E6 Estático R=15xD, Dinámico  R=20xD α <= 0.05 dB, reversible
Penetración de agua IEC 60794-1-2-F5 Muestra 3m, 24h Sin fuga
Temperatura de instalación   [-15... +55  [°C]]
Temperatura de operación IEC 60794-1-2-F1 [-40...+70 [°C]] α <= 0.05 dB/km
Temperatura de transporte y almacenamiento   [-40...+70 [°C]]



  HILOS DE FIBRA MULTIMODO Y SUS CARACTERÍSTICAS:


Ancho de banda [MHz/km]
Longitud máxima de enlace [m]Atenuación [db/km]
 TIPO DE FIBRA 850 nm 1300 nm 1GBase-SR10GBase-SR40GBASE-SR4/
100GBASE-SR10
850 nm1300 nm
62.5/125 OM1
 ≥ 160  ≥ 500  275  -  -  2.6  0.5
50/125 OM2 Bend Insensitive  ≥ 500  ≥ 500  600  83  -  2.3  0.5
50/125 OM3 Bend Insensitive  ≥ 1500  ≥ 500  1000  300  140*  2.4  0.5
50/125 OM4 Bend Insensitive  ≥ 3500  ≥ 500  1100  550  170*  2.4  0.6





  HILOS DE FIBRA MONOMODO Y SUS ATENUACIONES:


MÁXIMA ATENUACIÓN DE LA FIBRA DESNUDA [db/km]
 TIPO DE FIBRA1310 nm1383 nm1410 nm1450 nm1490 nm1550 nm1625 nm
G.652D ≤0.34 ≤0.31 -  - ≤0.24 ≤0.20 ≤0.23
G.652D LL ≤0.32 ≤0.31 - - ≤0.21 ≤0.18 ≤0.20
G.655 – A,B,C,D - ≤0.40 ≤0.32 ≤0.26 - ≤0.19 ≤0.21
G.656 – A,B,C, D - ≤0.40 ≤0.32 ≤0.26 - ≤0.19 ≤0.21
G.657A1 ≤0.35 ≤0.35 - - ≤0.24 ≤0.20 ≤0.23
G.657A2 ≤0.35 ≤0.35 - - ≤0.24 ≤0.20 ≤0.23
G.657B3 ≤0.35 ≤0.35 - - ≤0.24 ≤0.20 ≤0.23
G.657B3 Plus ≤0.35 ≤0.35 - - ≤0.24 ≤0.21 ≤0.23



  CÓDIGO DE COLORES DE FIBRA ÓPTICA (EIA598A):

Hilo / Tubo 1 2 3 4 5 6 7 8 9 10 11 12
Color
  azul naranja verde marrón gris blanco rojo negro amarillo violeta rosa aqua
