Cable de Fibra Óptica ADSS Drop Aero-DR

Cable de Fibra Óptica ADSS Drop Aero-DR

CABLE DE FIBRA ÓPTICA EXTERIOR ADSS AUTOSOPORTADA DROP totalmente dieléctrica diseñada para instalaciones de planta externa en postes o en ductos con la chaqueta tipo LS0H. Este cable es tipo tubo apretado y tiene 1 hilo.

Clave
Tipo de hilo:

Cantidad de hilos:

Cantidad:

Ficha Técnica en PDF







caracteristicas aerodr



    APLICACIÓN

Para instalación en postes
Para instalaciones exteriores
Redes GPON FTTH

    CONSTRUCCIÓN

Cubierta externa LS0H resistente a rayos UV
Fibras de aramida
Hilos de fibra en buffer semi-apretado en cubierta 900μm
Totalmente dieléctrica

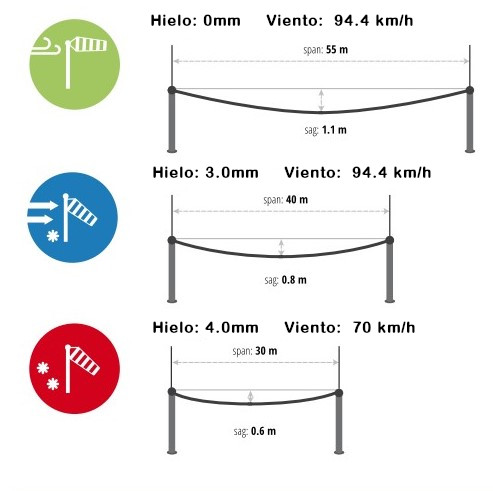

CONDICIONES NESC DE CABLE DE FIBRA ÓPTICA ADSS AERO-DR:





nescdr03





CONFIGURACIÓN DE CABLE DE FIBRA ÓPTICA ADSS AERO-DR:

Variante             Hilos [pza]Diámetro nominal(+/-5%) [mm]Peso nominal PE (+/- 5%) [kg/km]Carga máxima de tracción (instalación) [N]Carga máxima de tracción (operación) [N]Resistencia al aplastamiento [N/100mm]
1F 1 3.0 9.5 300 100 3000







 PRINCIPALES CARACTERÍSTICAS MECÁNICAS DE CABLE DE FIBRA ÓPTICA ADSS AERO-DR:

 PruebaNormaValor específicoRequisito
Resistencia al aplastamiento IEC 60794-1-2-E3 3000 N [N/10cm] α <= 0.05 dB, reversible
Radio mínimo de curvatura IEC 60794-1-2-E6 R=15xD, 10 ciclos α <= 0.05 dB, reversible
Penetración de agua IEC 60794-1-2-F5 Muestra 3m, 24h Sin fuga
Temperatura de instalación   [-5... +55  [°C]]
Temperatura de operación IEC 60794-1-2-F1 [-40...+70 [°C]] α <= 0.05 dB/km
Temperatura de transporte y almacenamiento   [-40...+70 [°C]]



  HILOS DE FIBRA MULTIMODO Y SUS CARACTERÍSTICAS:


Ancho de banda [MHz/km]
Longitud máxima de enlace [m]Atenuación [db/km]
 TIPO DE FIBRA 850 nm 1300 nm 1GBase-SR10GBase-SR40GBASE-SR4/
100GBASE-SR10
850 nm1300 nm
62.5/125 OM1
 ≥ 160  ≥ 500  275  -  -  2.6  0.5
50/125 OM2 Bend Insensitive  ≥ 500  ≥ 500  600  83  -  2.3  0.5
50/125 OM3 Bend Insensitive  ≥ 1500  ≥ 500  1000  300  140*  2.4  0.5
50/125 OM4 Bend Insensitive  ≥ 3500  ≥ 500  1100  550  170*  2.4  0.6





  HILOS DE FIBRA MONOMODO Y SUS ATENUACIONES:


MÁXIMA ATENUACIÓN DE LA FIBRA DESNUDA [db/km]
 TIPO DE FIBRA1310 nm1383 nm1410 nm1450 nm1490 nm1550 nm1625 nm
G.652D ≤0.34 ≤0.31 -  - ≤0.24 ≤0.20 ≤0.23
G.652D LL ≤0.32 ≤0.31 - - ≤0.21 ≤0.18 ≤0.20
G.655 – A,B,C,D - ≤0.40 ≤0.32 ≤0.26 - ≤0.19 ≤0.21
G.656 – A,B,C, D - ≤0.40 ≤0.32 ≤0.26 - ≤0.19 ≤0.21
G.657A1 ≤0.35 ≤0.35 - - ≤0.24 ≤0.20 ≤0.23
G.657A2 ≤0.35 ≤0.35 - - ≤0.24 ≤0.20 ≤0.23
G.657B3 ≤0.35 ≤0.35 - - ≤0.24 ≤0.20 ≤0.23
G.657B3 Plus ≤0.35 ≤0.35 - - ≤0.24 ≤0.21 ≤0.23



  CÓDIGO DE COLORES DE FIBRA ÓPTICA (EIA598A):

Hilo / Tubo 1 2 3 4 5 6 7 8 9 10 11 12
Color
  azul naranja verde marrón gris blanco rojo negro amarillo violeta rosa aqua
